向日葵视频色版下载磨床系列
卧式数控中心磨床
所属分类：向日葵视频色版下载磨床系列
详细说明
向日葵视频色版用途及适用范围：

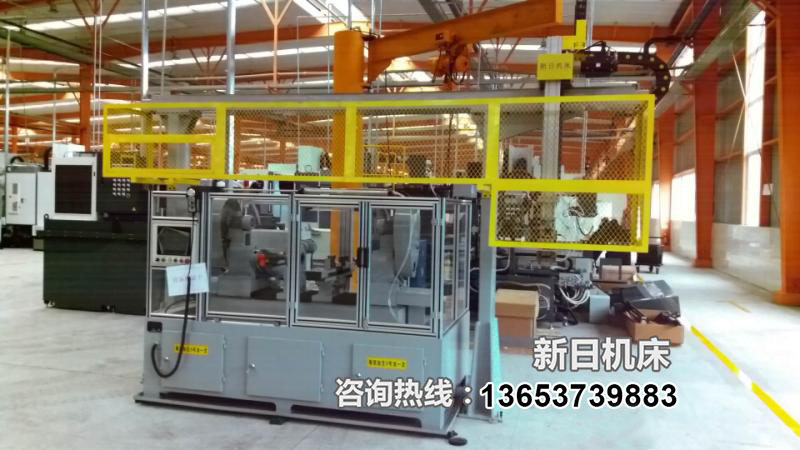

2MKW8020X600卧式向日葵视频色版下载磨床，是对于回转直径100mm以内、长度在300mm-600mm之间、重量在5kg以下的轴类零件两端的向日葵视频色版下载进行磨削加工而设计的专用向日葵视频色版。零件向日葵视频色版下载经该向日葵视频色版磨削后，可以保证两端向日葵视频色版下载的同轴要求，提高外圆的精度。主要用于凸轮轴、齿轮轴、纺织机械罗拉等行业的轴类零件加工制造。
结构特点：
1、一次装夹，实现两头向日葵视频色版下载的磨削。
2、床头箱进给：床头箱的进给由装在箱体上的伺服电机驱动，实现快速进给、工作进给。
3、主轴轴承采用P4级主轴轴承，油雾润滑，旋转精度高。
4、床身导轨采用高精度直线导轨运动副，保证床头箱左右移动的同心性。
5、工件放在两套夹紧机构上，根据工作长度不同，左右移动夹紧机构来调节支承位置，实现工件的自动夹紧，节省找正工件的时间。(此项结构具体根据零件形状设计夹具)
6、采用摆动式砂轮修整装置，实现砂轮的精确修整。
7、气源经过气动元件处理后，将产生的油雾输送至床头箱内，对主轴及运动部件进行油雾润滑。
8、砂轮修整装置固定的床头箱后面，金钢笔在伺服电机驱动下，可沿砂轮半角30°母线移动，保证砂轮锥面的精确修型。
9、采用翻转式桁架式机械手上下料，整机实现无人化作业。
10、电气控制整套采用三菱原厂数控系统（系统用户可指定）
11、向日葵视频色版配有吸尘器可将磨削砂粒和铁屑吸走，保持工作环境卫生、清洁。
12、向日葵视频色版外型采用型材式结构，外观大方、易人。
技术参数：
项目 型号 | 2MKW8020×600 | ||
工件夹持直径（mm） | 20-100 | ||
工件长度（mm） | 300-600 | ||
向日葵视频色版下载锥角 | 60° | ||
向日葵视频色版下载锥面大直径(mm) | 50 | ||
向日葵视频色版下载小导孔直径（mm） | 3 | ||
工件大重量（kg） | 5 | ||
主轴转速（r/min） | 23000 | ||
公转转速（r/min） | 380 | ||
工件转速（r/min） | 30-100(无级) | ||
砂轮直径（mm） | 17/30/50 | ||
砂轮自转电机转速与功率（r/min：kw） | 2800:0.25 | ||
公转运动电机转速与功率（r/min：kw） | 750:0.12 | ||
工件转动电机转速与功率（r/min：kw） | 960:0.4 | ||
吸尘器电机转速与功率（r/min：kw） | 2800:1.1 | ||
X轴磨头进给重复定位精度（mm） | 0.003 | ||
Y轴夹持工件重复定位精度（mm） | 0.003 | ||
Z轴砂轮修整重复定位精度（mm） | 0.003 | ||
Y1轴测量进给重复定位精度（mm） | 0.03 | ||
重量（kg） | 4700 | ||
向日葵视频色版下载锥角偏差 | 60° -4' | ||
向日葵视频色版下载跳动（mm） | 0.005 | ||
