向日葵视频色版下载磨床系列

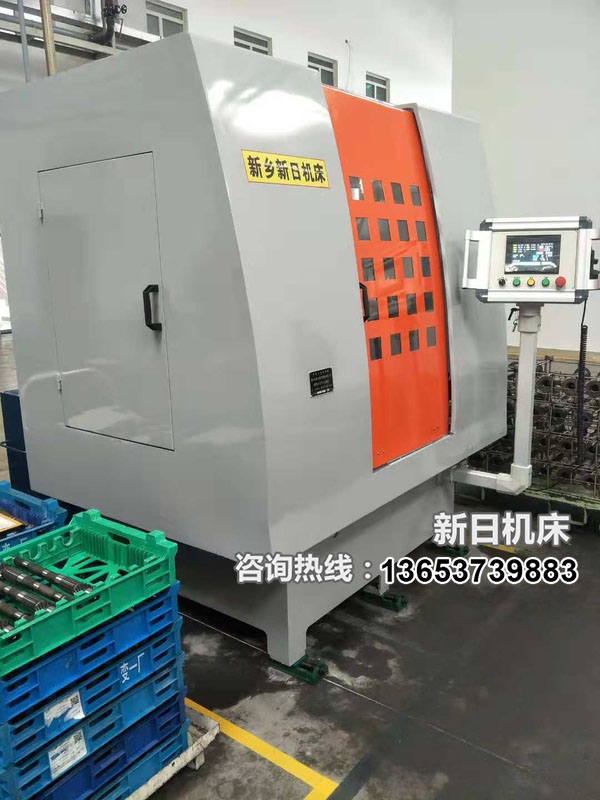

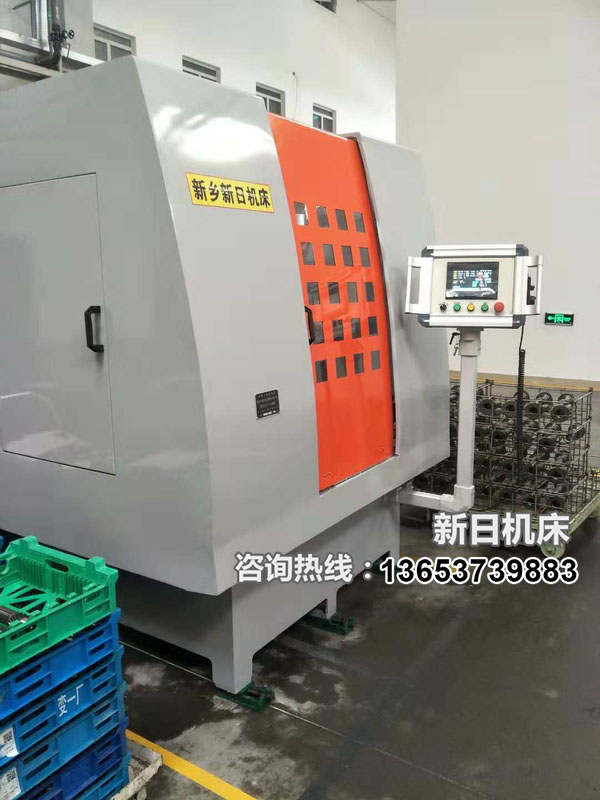

立式数控中心磨床
所属分类：向日葵视频色版下载磨床系列
详细说明
用途及适用范围:
2MK8012×1000立式数控向日葵视频色版下载磨床是在原有纯机械式向日葵视频色版下载磨床基础上开发研制而成，主要用来解决机械式向日葵视频色版下载磨床零件定位误差大、手动操作费时费力等的问题。数控向日葵视频色版下载(俗称顶尖孔)磨床应用范围相当广泛，凡要求精度比较高的轴类零件，其两端的向日葵视频色版下载都需要磨削。尤其针对薄壁、大孔零件由于热处理变形而产生向日葵视频色版下载失圆，进而在以向日葵视频色版下载定位磨削外圆时难以达到要求的精度。向日葵视频色版下载(俗称顶尖孔)是加工工艺基准，好的向日葵视频色版下载是制造高精度轴类件的基础。其主要适用于主轴、齿轮轴、轧辊、检棒、芯轴、塞规等精密轴类零件。
结构特点：
1、采用三菱7轴数控系统控制（系统用户可以指定）
2、工件夹持定位采用伺服电机驱动。
3、磨头进给、修砂轮装置、测量装置等机构采用伺服电机控制。
4、采用全封闭防护罩和专用吸尘器，防止磨削砂粒四处飞扬，保持工作环境安全、卫生、清洁。
技术参数：
项目 型号 | 2MK8012×1000 | ||
工件夹持直径（mm） | 8-120(其他特殊订货) | ||
工件长度（mm） | 50-1000 | ||
向日葵视频色版下载锥角 | 60° | ||
向日葵视频色版下载锥面大直径(mm) | 60 | ||
向日葵视频色版下载小导孔直径（mm） | 1.5 | ||
工件大重量（kg） | 100 | ||
主轴转速（r/min） | 23000 | ||
公转转速（r/min） | 380 | ||
工件转速（r/min） | 50 | ||
砂轮直径（mm） | 17/30/50/60 | ||
X轴夹持工件重复定位精度（mm） | 0.003 | ||
Y轴磨头进给重复定位精度（mm） | 0.003 | ||
Z轴砂轮修整重复定位精度（mm） | 0.003 | ||
Y1轴测量进给重复定位精度（mm） | 0.003 | ||
砂轮自转电机转速与功率（r/min：kw） | 2800:0.25 | ||
公转运动电机转速与功率（r/min：kw） | 3000:0.75 | ||
工件转动电机转速与功率（r/min：kw） | 1400:0.12 | ||
吸尘器电机转速与功率（r/min：kw） | 2800:1.1 | ||
重量（kg） | 1200 | ||
向日葵视频色版下载锥角偏差 | 60° -4' | ||
向日葵视频色版下载跳动（mm） | 0.0025 | ||
向日葵视频色版下载表面粗糙度（μm） | Ra0.8 | ||
